Quantidades de um modelo BIM (IFC)

Exportar o modelo

A AMES lê ficheiros IFC (IFC2x3 ou IFC4). Ao exportar, ligue a opção das quantidades base: no Revit, *Export base quantities*; no ArchiCAD, as quantidades do IFC. Sem ela, o modelo só dá contagens de elementos.

Ligar os elementos aos artigos

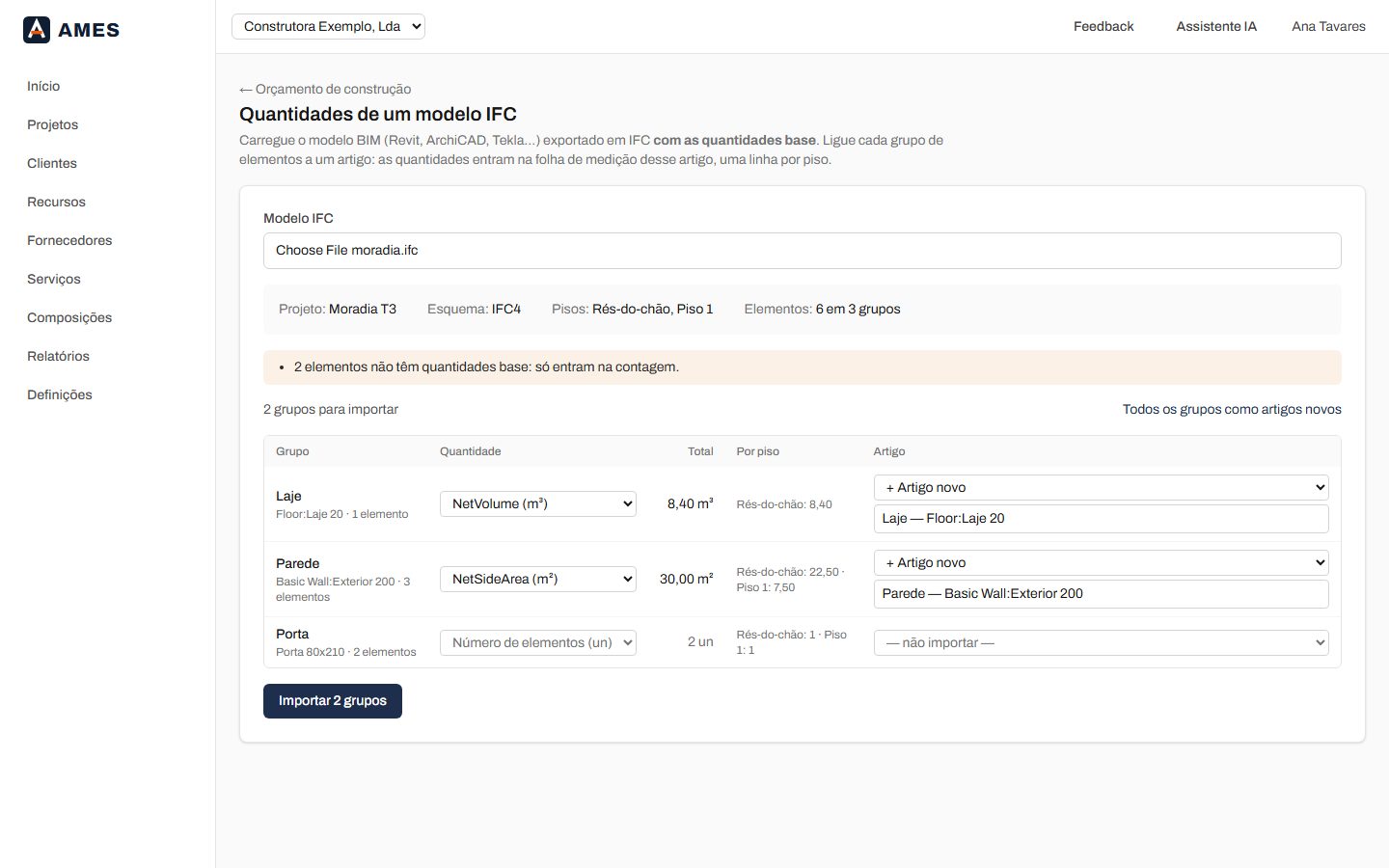

1. 1No orçamento, abra Mais ações → Importar quantidades IFC (BIM) e escolha o ficheiro.
2. 2A AMES agrupa os elementos por tipo (paredes, lajes, pilares, vigas, portas, janelas, espaços…) e mostra as quantidades de cada grupo, por piso.
3. 3Em cada grupo, confirme a quantidade. A AMES sugere a habitual: área nas paredes, volume nos betões, número nas portas e janelas.
4. 4Escolha o artigo: um artigo que já existe, ou + Artigo novo, que é criado no capítulo «Modelo IFC».
5. 5Carregue em Importar.

• As quantidades entram na folha de medição do artigo, uma linha por piso, marcadas com [IFC]. A quantidade que o artigo já tinha fica como primeira linha.
• Quando o modelo mudar, importe-o de novo. As linhas [IFC] são substituídas, e as que escreveu à mão ficam.
• Os artigos novos são criados sem preço: dê-lhes uma composição ou um preço.
• O modelo não fica guardado na AMES. Só ficam as quantidades que importou.

Ver o modelo em 3D

Em Mais ações → Modelo BIM em 3D escolha o ficheiro IFC: o modelo é desenhado no seu computador, sem ser enviado para guardar.

• Em Estado no orçamento, os elementos já importados aparecem a laranja e os que ainda não estão no orçamento a cinzento. Cores do modelo mostra as cores originais.
• Clique num elemento (ou num grupo da lista) para ver o tipo, o piso, as principais quantidades e o artigo do orçamento onde está.
• Desmarque um grupo para o esconder, por exemplo a cobertura para ver o interior.
• Rode com o botão esquerdo, desloque com o direito e aproxime com a roda do rato.
